Артиллерия

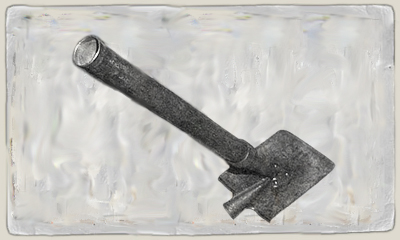

Миномёт-лопата

Миномёт-лопата

Масса: 1,5 кг
Калибр: 37 мм
Максимальная дальность 250 м.

Советский миномет калибра 37 мм.

Представляет собой гибрид малой сапёрной лопатки и малокалиберного миномёта. Был разработан перед Второй мировой войной. Находился на вооружении Красной армии в довоенный и начальный период Великой Отечественной Войны. Оснащался осколочными минами, которые переносятся стрелком в специальном патронташе с плечевыми ремнями.

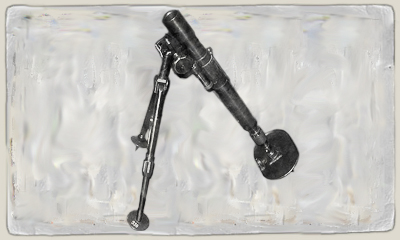

50-мм ротный миномёт образца 1938 и 1940 гг.

50-мм ротный миномёт

Масса: 12,1 кг
Угол возвышения: 45 или 75 градусов, на некоторых моделях 82
Угол поворота: 6 градусов
Дульная скорость: 96 м/с
Максимальная дальность: 800 м.

50-мм ротные миномёты обр. 1938 и 1940 гг.- советские миномёты калибра 50 мм. Представляют собою гладкоствольную жёсткую систему со схемой мнимого треугольника. Конструкционной характеристикой миномета было то, что стрельба производилась лишь при двух углах возвышения: 45° или 75°. Регулировка по дальности производилась так называемым дистанционным краном находящемся в основании ствола и выпускающим часть газов наружу тем самым уменьшая давление в стволе. Угол возвышения 45° при обеспечивал наибольшую дальность огня доходящую до800 м, а при полностью открытом дистанционном кране угол наклона ствола в 75° обеспечивал минимальную дальность в 200 м. При стрельбе на все дальности вышибной заряд был одинаков. Дополнительное изменение дальности стрельбы также осуществлялось за счет изменения пути мины в стволе по отношению о основанию ствола путем передвиженияи бойка в результате чего менялся объем каморы. Несмотря на небольшой объем производства миномета обр. 1938 , некоторые достались немцам в 1941 году, которые поставили их на вооружение под названием 5 см Granatwerfer 205 / 1 (r). миномет обр. 1940 гг. был несколько усовершенствован, упрощен в произвостве и облегчен. До войны было произведенно более 24 тыс. минометов обр 1940 гг.

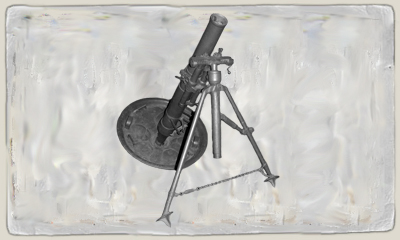

120-мм полковой миномёт образца 1938 г.

120-мм полковой миномёт

Масса: 280 кг
Дульная скорость: 272 м/с
Прицельная дальность::  6000 м.

120-мм полковой миномёт обр. 1938 г. — советский миномёт калибра 120 мм. Представляет собой гладкоствольную жёсткую систему со схемой мнимого треугольника.

Был разработан в конструкторском бюро под руководством Б. И. Шавырина.

На 1 июня 1941 года Красная Армия имела на вооружении около трёх тысяч 120-мм миномётов.

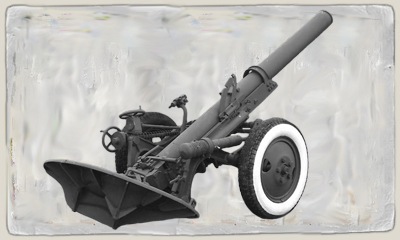

160-мм миномёт образца 1943 года

160-мм миномёт

Масса: 1170 кг
Длина: 3,03 м
Угол возвышения: от 45 до 80 градусов
Угол поворота: 25 градусов
Темп стрельбы: 10 выстрелов/мин
Дульная скорость: 245 м/с
Прицельная дальность: 5150 м.

160 мм миномёт образца 1943 года ( MT-13) — Советский миномёт калибра 160 мм. Представляет собой гладкоствольную жёсткую систему на колёсном ходу. Заряжание производилось с казённой части, для чего ствол приводился в горизонтальное положение.

Первоначальная разработка проведена в НИИ Наркомата Вооружений под руководством Г. Д. Ширенина, с конца 1942 года работы возглавил И. Г. Теверовский. Разработка получила одобрение И. В. Сталина и была принята на вооружение 17 января 1944 года. В 1944 на Тульском машиностроительном заводе(завод № 535) было изготовлено 350 миномётов.

Всего с 1944 года по август 1947 года было изготовлено 1557 миномётов МТ-13 трёх основных модификаций.

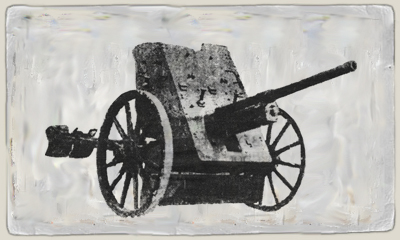

37-мм противотанковая пушка образца 1930 года (1-К)

37-мм противотанковая пушка

Скорострельность: 10-15 выстрелов/мин
Скорость возки по шоссе: до 20 км/ч
Высота линии огня: 702 мм
Длина ствола: 1665/45 мм/клб
Длина канала ствола: 1567/42 мм/клб.

37-мм противотанковая пушка образца 1930 года (1-К) — советское лёгкое противотанковое орудие периода Второй мировой войны.

1-К была первой советской противотанковой пушкой, причём довольно совершенной для 1930 года конструкции. Её баллистика позволяла поражать все танки того периода. Орудие было очень компактно, его небольшая масса позволяла расчёту легко перемещать его по полю боя. Недостатками орудия, которые и привели к быстрому снятию его с вооружения, были слабое осколочное действие 37-мм снаряда и отсутствие подрессоривания. Кроме того, орудия отличались невысоким качеством сборки. Принятие на вооружение этого орудия рассматривалось как временная мера, поскольку руководство РККА хотело иметь более универсальную пушку, совмещавшую функции противотанкового и батальонного орудия, а 1-К из-за малого калибра на эту роль подходила плохо.

К 1941 году это орудие безусловно устарело и могло бороться лишь с немецкими бронетранспортёрами, бронеавтомобилями и устаревшими танками типа PzKpfw I, PzKpfw II, PzKpfw 35(t). Против более современных танков это орудие могло быть эффективно лишь при стрельбе в борт с близких (менее 300 м) дистанций. Невысокая по сравнению с немецким аналогом пробиваемость этих орудий объясняется более низким качеством советских снарядов (с другой стороны, это орудие могло использовать трофейные 37-мм боеприпасы; в этом случае его бронепробиваемость существенно повышалась, даже превышая аналогичную характеристику 45-мм пушки).

Очень большое историческое значение 1-К состоит в том, что она стала родоначальником серии самых многочисленных советских 45-мм противотанковых пушек и советской противотанковой артиллерии в целом.

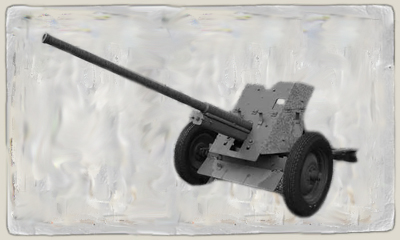

45-мм противотанковая пушка образца 1937 года (53-К)

45-мм противотанковая пушка

Масса в боевом положении: 560 кг
Масса в походном положении: 1200 кг
Угол возвышения (макс.): 25 градусов
Угол снижения (мин.): -8 градусов
Горизонтальный угол: 60 градусов
Макс. дальность стрельбы: 4,4 км
Скорострельность: 15-20 выстрелов/мин.

45-мм противотанковая пушка обр. 1937 года (сорокопятка) — это советское полуавтоматическое противотанковое орудие калибра 45 мм.

Пушка предназначалась для борьбы с танками, самоходками и бронемашинами противника. Для своего времени её бронепробиваемость была вполне адекватной - по нормали на 500 м она пробивала 43 мм броню. Этого было достаточно для борьбы с бронетехникой, защищённой противопульной бронёй.

Орудие использовалось на первом этапе Великой Отечественной войны, но в связи с недостаточной бронепробиваемостью было заменено в 1942 году на более мощную пушку М-42 того же калибра. Окончательно пушка обр. 1937 года была снята с производства в 1943 году; за 1941-43 гг. промышленность СССР изготовила 37354 таких орудий.

45-мм противотанковая пушка образца 1942 года (М-42)

45-мм противотанковая пушка образца 1942 года

Масса в боевом положении: 625 кг
Масса в походном положении: 1250 кг
Угол возвышения (макс.): 25 градусов
Угол снижения (мин.): -8 градусов
Горизонтальный угол: 60 градусов
Макс. дальность стрельбы: 4,55 км
Скорострельность: 15-20 выстрелов/мин.

45-мм противотанковая пушка обр. 1942 года М-42 была получена путём модернизации 45-мм пушки образца 1937 года на заводе № 172 в Мотовилихе. Модернизация заключалась в удлинении ствола, усилении метательного заряда и ряда технологических мер для упрощения серийного производства. Толщина брони щитового прикрытия была увеличена с 4.5 мм до 7 мм для лучшей защиты расчёта от винтовочных бронебойных пуль. В результате модернизации дульная скорость снаряда возросла с 760 до 870 м/с.

Орудие использовалось с 1942 года до конца Великой Отечественной войны, но в связи с недостаточной бронепробиваемостью было частично заменено в производстве в 1943 году на более мощную пушку ЗиС-2 калибра 57 мм. Окончательно пушка М-42 была снята с производства в 1945 году; за 1942-45 гг. промышленность СССР изготовила 10843 таких орудий.

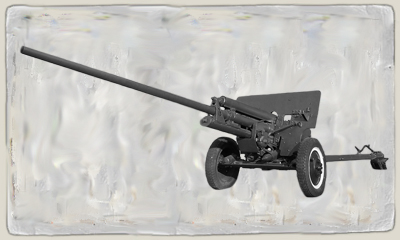

57-мм противотанковая пушка образца 1941 года (ЗИС-2)

57-мм противотанковая пушка

Масса в боевом положении: 1250 кг
Масса в походном положении: 1250 кг
Угол возвышения (макс.): 25 градусов
Угол снижения (мин.): -5 градусов
Горизонтальный угол: 54 градусов
Макс. дальность стрельбы: 8,4 км
Скорострельность: до 25 выстрелов/мин.

ЗиС-2 — советская противотанковая пушка калибра 57 мм. Разработка пушки была начата в 1940 году, а в начале 1941-го года она была принята на вооружение официально именуясь «57-мм противотанковая пушка обр. 1941 г.» ЗИС-2 серийно производилась в 1941 году, однако в конце года её производство прекратили в связи с избыточной мощностью пушки. В 1943 году, после появления мощно бронированных немецких тяжелых танков «тигр» и «пантера», производство пушки было восстановлено. В официальных документах ЗИС-2 чаще всего значится как 57-миллиметровая противотанковая пушка образца 1943 года.

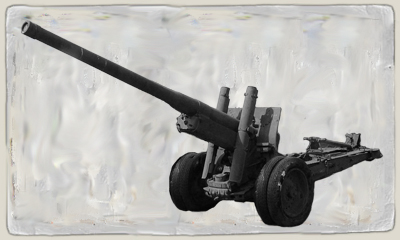

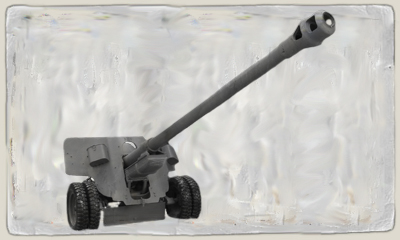

100-мм полевая пушка образца 1943 года (БС-3)

100-мм полевая пушка

Масса в боевом положении: 3650 кг
Масса в походном положении: 3650 кг
Угол возвышения (макс.): 45 градусов
Угол снижения (мин.): -5 градусов
Горизонтальный угол: 58 градусов
Макс. дальность стрельбы: 20 км
Скорострельность: 8-10 выстрелов/мин.

БС-3 — советская пушка калибра 100 мм. Полное официальное название орудия — 100-мм полевая пушка образца 1944 года (БС-3). Оно активно и успешно использовалось в Великой Отечественной войне. После её окончания оно долго состояло на вооружении Советской Армии, послужило базой для создания семейства мощных противотанковых пушек, использующихся в Российской Армии в настоящее время. Это орудие также продавалось или передавалось другим странам, в некоторых из них оно до сих пор стоит на вооружении. Некоторое количество пушек БС-3 находится в законсервированном состоянии на складах Российской Армии.

БС-3 успешно использовалась в качестве мощного противотанкового орудия для борьбы с танками врага на всех дистанциях и в качестве корпусного орудия для дальней контрбатарейной стрельбы благодаря своей высокой дальности огня. Однако по бронебойному и осколочно-фугасному действию БС-3 уступала пушке А-19, выигрывая у неё в скорости огня за счёт унитарного заряжания.

76-мм полковая пушка образца 1927 года

76-мм полковая пушка

Скорострельность: 10-12 выстрелов/мин
Скорость возки по шоссе: 25 км/ч
Высота линии огня: 945 мм
Длина ствола: 1250/16,5 мм/клб
Длина канала ствола: 1165/15,3 мм/клб
Масса в походном положении: 1620 кг (с передком и прислугой)
Масса в боевом положении: 903-920 кг (на металлических колёсах).

76-мм полковая пушка обр. 1927 г. — советское лёгкое полковое орудие калибра 76,2 мм непосредственной поддержки пехоты и кавалерии огнём и колёсами. Оно является первым крупносерийным образцом артиллерийской техники, созданным в СССР. Пушка находилась в серийном производстве с 1928 по 1943 год, принимала активное участие во многих предвоенных военных конфликтах с участием СССР, а также в Великой Отечественной войне. Всего было выпущено около 18 000 орудий этого типа. Полковые пушки, постоянно находившиеся в боевых порядках пехоты и оперативно подавлявшие огневые точки противника, пользовались любовью и уважением со стороны пехотинцев и собственных расчётов; в солдатском лексиконе их называли «полковушками» или ласково-эмоционально «бобиками». Орудие послужило прототипом для создания первых отечественных серийных танковых и самоходных орудий среднего калибра. Вместе с тем данное орудие было достаточно консервативным по конструкции, излишне тяжёлым, обладало недостаточными сектором горизонтальной наводки и бронепробиваемостью до введения кумулятивного снаряда. Поэтому в 1943 году оно было заменено в производстве на 76-мм полковую пушку обр. 1943 г. (ОБ-25) того же назначения.

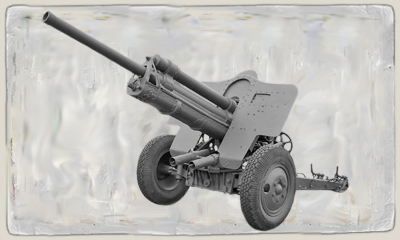

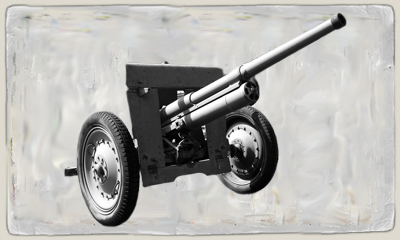

76-мм полковая пушка образца 1943 года (ОБ-25)

76-мм полковая пушка образца 1943 года

Масса в боевом положении: 600 кг
Масса в походном положении: 1300 кг
Угол возвышения (макс.): 25 градусов
Угол снижения (мин.): -8 градусов
Горизонтальный угол: 60 градусов
Макс. дальность стрельбы: 4,2 км
Скорострельность: 10-12 выстрелов/мин.

76-мм полковая пушка обр. 1943 г. (ОБ-25) — советское лёгкое полковое орудие калибра 76,2 мм непосредственной поддержки пехоты и кавалерии огнём и колёсами. Оно использовалось с 1943 года до конца Великой Отечественной войны, но в связи с недостаточной дальностью стрельбы и малой начальной скоростью снаряда было снято с производства после её окончания. Всего было произведено 5 122 орудия.

Пушка предназначалась для уничтожения открыто расположенной живой силы неприятеля и разрушения его лёгких полевых фортификационных сооружений огнём прямой наводкой. При необходимости пушка могла использоваться для борьбы с легкобронированной техникой противника, а для самообороны от средних и тяжёлых танков врага в боекомплекте имелся кумулятивный снаряд.

76-мм горная пушка образца 1938 года

76-мм горная пушка

Масса: 785 кг
Угол возвышения: от -8 до 65 градусов
Угол поворота: 10 градусов
Дульная скорость: 495 м/с
Максимальная дальность: 10,100 м.

76-мм горная пушка образца 1938 года — советское артиллерийское орудие калибра 76,2 мм (3 дюйма). Орудие было разработано в 1937—1938 гг. под руководством Л. И. Горлицкого для вооружения горнострелковых частей Красной Армии. В качестве основы была взята 76-мм горная пушка С-5 фирмы «Шкода». Главными конструктивными особенностями пушки были большой угол возвышения и возможность быстрой сборки-разборки для транспортировки пушки на конских или людских вьюках. Благодаря наличию подрессоривания колёсного хода орудие также могло буксироваться механической тягой с высокой скоростью, а небольшая масса благоприятствовала его перекату в бою и на марше только силами расчёта. На 1 июня 1941 года в войсках имелось около 800 орудий. Помимо горно-стрелковых частей поступала на вооружение и в воздушно-десантные войска.

76-мм дивизионная пушка образца 1902/30 годов

76-мм дивизионная пушка

Масса в боевом положении: 1350 кг
Масса в походном положении: 2380 кг
Угол возвышения (макс.): 37 градусов
Угол снижения (мин.): -3 градусов
Горизонтальный угол: 5 градусов
Макс. дальность стрельбы: 13,29 км
Скорострельность: 10-12 выстрелов/мин.

76,2-мм дивизионная пушка образца 1902/30 годов — это советская модернизированная версия русской дивизионной пушки образца 1902 года. Это артиллерийское орудие использовалось Красной Армией на начальном этапе Великой Отечественной войны. На 1 июня 1941 г. в войсках имелось 2066 орудий образца 1902 г. и 2411 обр. 2902/30 гг. Пушки образца 1902 г. состояли также на вооружении армий Румынии, Турции, Финляндии, Польши и Латвии. Немцы в ходе войны использовали трофейные орудия под названием 7,6 cm F.K. 295(r).

76-мм дивизионная пушка образца 1936 года (Ф-22)

76-мм дивизионная пушка образца 1936 года (Ф-22)

Расчёт: 6 человек
Скорострельность: 17-21 выстр/мин
Скорость возки по шоссе: до 30 км/ч
Высота линии огня: 1027 мм
Масса в походном положении: 2820 кг.

76-мм дивизионная пушка образца 1936 года (Ф-22) — советская дивизионная полууниверсальная пушка периода Второй мировой войны.

Впервые Ф-22 пошли в бой во время конфликтов у озера Хасан и на реке Халхин-Гол. Пушка участвовала и в советско-финской войны 1939−1940 г. На 1 июня 1941 года в частях имелось 2844 таких пушек. В течение 1941—1942 гг. эти пушки понесли большие потери, но в небольших количествах встречались до конца войны. В частности, в Курской битве участвовало 2 артполка, вооружённых этими орудиями (40 шт.). В основном орудие использовалось как дивизионная пушка, реже — как противотанковая (естественно, имея более высокую начальную скорость, Ф-22 имела большую бронепробиваемость, чем ЗИС-3) и никогда — как зенитная.

76-мм дивизионная пушка образца 1939 года (УСВ)

76-мм дивизионная пушка образца 1939 года (УСВ)

Расчёт: 5 человек
Скорострельность: до 25 выстр/мин
Скорость возки по шоссе: до 35 км/ч
Высота линии огня: 1035 мм
Масса в походном положении: 2030 кг
Масса в боевом положении: 1485 кг
Длина в походном положении: 5950 мм
Ширина в походном положении: 1935 мм
Высота в походном положении: 1700 мм
Клиренс в походном положении: 330 мм.

76-мм пушка обр.1939 г. (УСВ, Ф-22-УСВ) — советская дивизионная пушка периода Второй мировой войны. На 1 июня 1941 года в РККА имелось 1170 таких пушек. Орудие использовалось как дивизионное и противотанковое. В 1941-1942 гг. эти пушки понесли значительные потери, оставшиеся продолжали использоваться до конца войны.

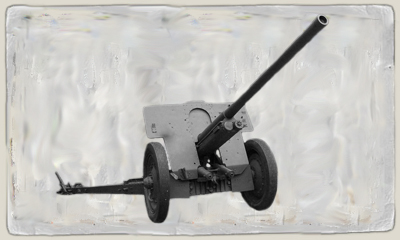

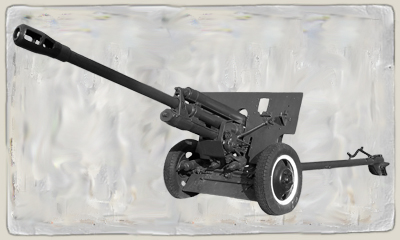

76-мм дивизионная пушка образца 1942 года (ЗИС-3)

76-мм дивизионная пушка образца 1942 года (ЗИС-3)

Масса в боевом положении: 1200 кг
Масса в походном положении: 1850 кг
Угол возвышения (макс.): 37 градусов
Угол снижения (мин.): -5 градусов
Горизонтальный угол: 54 градусов
Макс. дальность стрельбы: 13,29 км
Скорострельность: до 25 выстрелов/мин.

76-мм дивизионная пушка образца 1942 года (ЗИС-3) — 76,2-мм советская дивизионная и противотанковая пушка. Главный конструктор — В. Г. Грабин, головное предприятие по производству — артиллерийский завод № 92 в городе Горьком. ЗИС-3 стала самым массовым советским артиллерийским орудием, выпускавшимся в годы Великой Отечественной войны. Благодоря своим выдающимся боевым, эксплуатационным и технологическим качествам это орудие признается специалистами как одно из лучших орудий Второй мировой войны. В послевоенное время, ЗИС-3 долго состояли на вооружении Советской Армии, а также активно экспортировались в ряд стран, в некоторых из которых они находятся на вооружении и в настоящее время.

122-мм гаубица образца 1909/37 годов

122-мм гаубица образца 1909/37 годов

Скорострельность: 2 выстр/мин
Скорость возки по шоссе: до 7 км/ч
Длина ствола: 1690/14 мм/клб
Масса в походном положении: 24 кг.

122-мм гаубица образца 1909/37 годов — советская гаубица периода Второй мировой войны. 122-мм гаубица образца 1909/37 года была не самой многочисленной в Рабоче-Крестьянской Красной Армии (РККА), но и экзотическим орудием её назвать трудно. Гаубица принимала участие в советско-финской войне 1939−1940 г. На 1 июня 1941 года гаубиц образца 1909/37 имелось, по разным источникам, от 778 до 881 штук. Для сравнения, новых гаубиц М-30 было 1667 штук. 122-мм гаубица образца 1909/37 года активно использовалась в первый период войны, однако к середине войны это не очень многочисленное орудие из-за больших потерь встречалось в войсках в небольших количествах.

122-мм гаубица образца 1910/30 годов

122-мм гаубица образца 1910/30 годов

Расчёт: 7 человек
Скорострельность: 5,6 выстрелов/мин
Скорость возки по шоссе: до 12 км/ч
Высота линии огня: 1110 мм
Длина ствола: 1560/12,8 мм/клб
Длина канала ствола: 1535/12,6 мм/клб
Масса в походном положении: 2510 кг
Масса в боевом положении: 1466 кг.

122-мм гаубица образца 1910/30 годов — советская гаубица периода Второй мировой войны. До 1942 года 122-мм гаубица образца 1910/30 года была самой распространённой в Рабоче-Крестьянской Красной Армии (РККА). С 1930 года она начинает активно вытеснять свою не модернизированную предшественницу из частей. На 1 октября 1936 года имелось 2383 гаубицы обр. 1910/30 гг. (в том числе требующих ремонта - 20, учебных - 5). Соответственно, гаубица принимала активное участие во всех предвоенных конфликтах СССР, в частности, в боях на реке Халхин-Гол и в советско-финской войне 1939−1940 г. С 1940 года начинается серийное производство новой, более совершенной гаубицы М-30, однако к началу Великой Отечественной войны гаубица образца 1910/30 продолжала оставаться главной дивизионной гаубицей РККА - на 1 июня 1941 года их имелось, по разным источникам, от 5578 до 5900 штук. 122-мм гаубица образца 1910/30 года активно использовалась в течение всей войны, хотя с 1942 года её доля в войсках сильно снизилась по причине больших потерь и массового поступления в части новых гаубиц М-30.

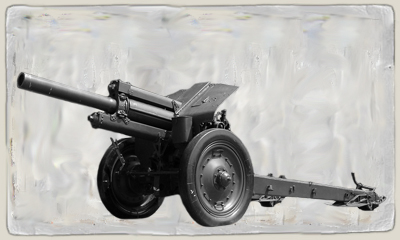

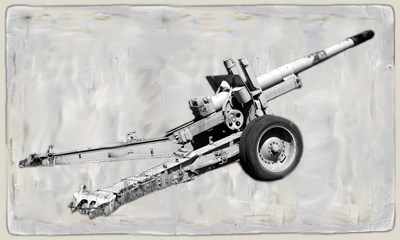

122-мм гаубица образца 1938 года (М-30)

122-мм гаубица образца 1938 года (М-30)

Расчёт: 8 человек
Скорострельность: 5-6 выстрелов/мин
Скорость возки по шоссе: до 50 км/ч
Высота линии огня: 1200 мм
Длина ствола: 2800/22,7 мм/клб
Длина канала ствола (нарезной части): 2278/18,7 мм/клб
Масса в походном положении: 2900-3100 кг
Масса в боевом положении: 2360-2500 кг
Длина в походном положении: 5900 мм
Длина в походном положении с передком: 8600 мм
Ширина в походном положении: 1975 мм
Высота в походном положении: 1820 мм
Клиренс в походном положении: 330-357 мм.

122-мм гаубица образца 1938 года (М-30) — советская гаубица периода Второй мировой войны. Это орудие серийно выпускалось с 1939 по 1955 годы, состояло или до сих пор состоит на вооружении армий многих стран мира, использовалось практически во всех значимых войнах и вооружённых конфликтах середины и конца XX века. Этим орудием были вооружены первые советские крупносерийные самоходные артиллерийские установки Великой Отечественной войны СУ-122. По мнению некоторых артиллерийских экспертов, М-30 входит в число лучших конструкций советской ствольной артиллерии середины XX века. Оснащение артиллерии Рабоче-Крестьянской Красной Армии (РККА) гаубицами М-30 сыграло большую роль в разгроме нацистской Германии в Великой Отечественной войне.

М-30 использовалась для стрельбы с закрытых позиций по окопанной и открыто расположенной живой силе противника. Также её с успехом применяли для разрушения вражеских полевых фортификационных сооружений (траншей, блиндажей, ДЗОТов) и проделывания проходов в проволочных заграждениях при невозможности использования миномётов. Заградительный огонь батареи М-30 осколочно-фугасными снарядами представлял определённую угрозу и для бронетехники противника. Образующиеся при разрыве осколки были способны пробить броню до 20 мм толщиной, что было вполне достаточно для поражения бронетранспортёров и бортов лёгких танков. У машин с более толстой бронёй осколки могли вывести из строя элементы ходовой части, орудие, прицелы.

Для поражения танков и самоходок противника при самообороне использовался кумулятивный снаряд, введённый в 1943 году. При его отсутствии артиллеристам предписывали стрелять по танкам осколочно-фугасными снарядами с установкой взрывателя на фугасное действие. Для лёгких и средних танков прямое попадание 122-мм фугасного снаряда во многих случаях было фатальным, вплоть до срыва башни с погона. Тяжёлые «Тигры» были гораздо более устойчивой целью, но в 1943 году немцами был зафиксирован случай нанесения тяжёлых повреждений танкам типа Pz Kpfw VI Ausf H «Тигр» при боевом столкновении с советскими САУ СУ-122, вооружёнными гаубицами М-30.

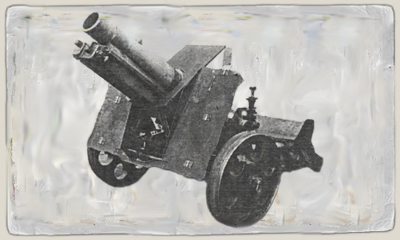

152-мм мортира образца 1931 года (НМ)

152-мм мортира образца 1931 года (НМ)

Расчёт: 8 человек
Скорострельность: 5 выстрелов/мин
Скорость возки по шоссе: до 17 км/ч
Высота линии огня: 760 мм
Длина ствола: 1415/9,3 мм/клб
Длина канала ствола: 1035/6,8 мм/клб
Масса в боевом положении: 1150 кг
Длина в походном положении: 3730 мм
Ширина в походном положении: 1790 мм
Высота в походном положении (при угле ВН 0 градусов): 1210 мм
Клиренс в походном положении: 283 мм.

152-мм мортира образца 1931 г. (НМ) - советская мортира периода Второй мировой войны. Это орудие, созданное немецкой фирмой «Рейнметалл» (Rheinmetall) выпускалось небольшой серией в 1930-х гг. и приняло участие в Великой Отечественной войне.

152-мм мортиры образца 1931 г. использовались в дивизионной артиллерии, в которой с 1935 года по июль 1941 года имелся дивизион 152-мм гаубиц (12 орудий). Постепенно количество орудий в войсках сокращалось – если на 1 ноября 1936 года имелось 104 мортиры (в том числе 3 учебных и 1 негодная), то к июню 1941 года в имелось лишь 51 орудие этого типа, причём, по сведениям историка М. Н. Свирина, на хранении в мобилизационном запасе. Вероятно, эти не совсем подходящие под общую концепцию артиллерийского вооружения орудия, к тому же имеющие низкое качество изготовления и проблемы с боеприпасами, постепенно изымались из войск на склады. Тем не менее, эти орудия приняли участие в Великой Отечественной войне, в 1942 году для них даже были выпущены новые таблицы стрельбы. По причине малочисленности орудий, никаких подробностей их применения обнаружить не удалось, возможно, часть из них в конце 1941 года была передана в учебные заведения.

107-мм пушка образца 1910/30 годов

107-мм пушка образца 1910/30 годов

Расчёт: 8 человек
Скорострельность: 5-6 выстрелов/мин
Скорость возки по шоссе: 12 км/ч
Высота линии огня: 1175 мм
Длина ствола без дульного тормоза: 4054/38 мм/клб
Длина канала ствола: 3907/36,6 мм/клб
Масса в походном положении: 3000 кг
Масса в боевом положении: 2535 кг
Длина в боевом положении: 7530 мм
Ширина в боевом положении: 2064 мм
Высота в боевом положении: 1735 мм
Клиренс в походном положении: 360 мм.

107-мм пушка образца 1910/30 годов — тяжёлое советское артиллерийское орудие периода между Первой и Второй мировой войнами. Данное орудие, представлявшее собой модернизацию пушки, разработанной для русской армии во Франции, производилось до середины 1930-х годов и приняло активное участие в Великой Отечественной войне в составе корпусной артиллерии и артиллерии РВГК.

107-мм пушки образца 1910/30 гг. принимали участие в боях на реке Халхин-Гол, при этом четыре орудия были потеряны. Орудия этого типа участвовали также в советско-финской войне 1939−1940 г.; в частности, в 9-й армии имелся 51-й артиллерийский полк, имевший 12 таких орудий, в составе 8-й армии — 467-й артиллерийский полк (24 пушки), в 7-й армии также имелось 12 таких орудий. 107-мм пушки образца 1910/30 гг. по утверждениям обоих участвовавших в конфликте сторон потерь не понесли.

На июнь 1941 года имелось, по разным источникам, от 828 до 863 таких пушек. В западных округах имелось 474 107-мм пушки. Орудия этого типа активно участвовали в Великой Отечественной войне, в 1941—1942 годах значительная часть из них была потеряна. В 1943 году в состав корпусной артиллерии было передано порядка 490 оставшихся 107-мм пушек всех типов, которые использовались до конца войны. К сожалению, подробностей боевого применения орудий этого типа обнаружить не удалось.

107-мм пушки образца 1910/30 гг. на тумбовых установках использовались для вооружения тяжёлых бронепоездов.

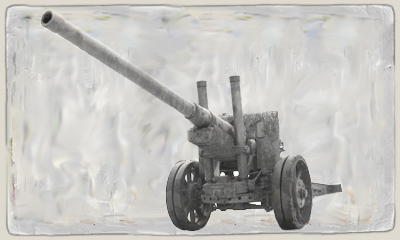

122-мм пушка образца 1931 года (А-19)

122-мм пушка образца 1931 года (А-19)

Расчёт: 9 человек
Скорострельность: 3-4 выстрелов/мин
Скорость возки по шоссе: 17 км/ч
Высота линии огня: 1437 мм
Длина ствола: 5650/46,3 мм/клб
Длина канала ствола: 5485/45,0 мм/клб
Масса в походном положении: 7800 кг
Масса в боевом положении: 7100 кг
Длина в походном положении: 8900 мм
Ширина в походном положении: 2345 мм
Высота в походном положении: 1990 мм
Клиренс в походном положении: 335 мм.

122-мм корпусная пушка образца 1931 года (А-19) — советская пушка периода Второй мировой войны. Это орудие было первой мощной артиллерийской системой, разработанной советской конструкторской школой. Пушка серийно выпускалась с 1935 по 1939 год, приняла активное участие в советско-финской и Великой Отечественной войне. С 1939 года пушка была снята с серийного производства в связи с принятием на вооружение модифицированного варианта — 122-мм пушки образца 1931/37 годов, представлявшей собой наложение ствольной группы пушки образца 1931 г. на лафет 152-мм гаубицы-пушки МЛ-20.

Впервые А-19 в небольшом количестве приняли участие в боях на реке Халхин-Гол, при этом потерь орудия этого типа не понесли. Орудия этого типа участвовали также в советско-финской войне 1939−1940 г. На 1 марта 1940 года на фронте находилось 127 пушек А-19 обеих модификаций, потери за войну составили 3 орудия. На июнь 1941 года имелось, по разным источникам, от 1257 до 1300 таких пушек. В западных округах находились 583 122-мм пушки. В 1941 году потери 122-мм пушек составили не менее 900 орудий, многие из которых были образца 1931 г. Оставшиеся орудия использовались до конца войны. Основными целями 122-мм пушек были скопления живой силы и техники, колонны на марше, артиллерийские батареи, полевые склады, штабы и узлы связи, хорошо укреплённые оборонительные позиции. В случае острой необходимости (например, в Курской битве) 122-мм пушки привлекались для борьбы с тяжёлыми танками противника. Хотя баллистика орудий позволяла им успешно бороться с бронетехникой, их использование в данной роли являлось скорее жестом отчаяния — как противотанковое орудие, А-19 имела большие габариты, высокую стоимость, низкие скорости вертикальной и горизонтальной наводки.

122-мм пушка образца 1931/37 годов (А-19)

122-мм пушка образца 1931/37 годов (А-19)

Расчёт: 9 человек
Скорострельность: 3-4 выстрелов/мин
Скорость возки по шоссе: 20 км/ч
Высота линии огня: 1618 мм
Длина ствола: 5650/46,3 мм/клб
Длина канала ствола: 5485/44,96 мм/клб
Масса в походном положении: 7907 кг
Масса в боевом положении: 7117 кг
Длина в походном положении: 8725 мм
Ширина в походном положении: 2345 мм
Высота в походном положении: 2270 мм
Клиренс в походном положении: 335 мм.

122-мм корпусная пушка образца 1931/37 годов (А-19) — советская пушка периода Второй мировой войны. В основе этой пушки была модернизированная 122-мм пушкa образца 1931 года, при этом ствол предыдущей модели 122-мм пушки налагался на лафет 152-мм гаубицы-пушки МЛ-20. Орудие серийно выпускалось с 1939 по 1946 год, активно и успешно использовалось в Великой Отечественной войне, составляя, вместе с МЛ-20, основу мощной артиллерии РВГК. После окончания войны эта артиллерийская система долго состояла на вооружении Советской Армии и ряда других стран, в нескольких странах они используются и в настоящее время. На базе орудия были созданы самые мощные серийные танковые пушки Второй мировой войны.

Основными целями 122-мм пушек были скопления живой силы и техники, колонны на марше, артиллерийские батареи, полевые склады, штабы и узлы связи, хорошо укреплённые оборонительные позиции. В случае острой необходимости 122-мм пушки привлекались для борьбы с танками и САУ противника, особенно тяжёлыми. Первые подобные случаи были зафиксированы еще в 1941 году — так, в октябре 1941 года 122-мм пушки, установленные на прямую наводку, отражали атаки немецких танков вдоль Волоколамского шоссе в ходе битвы за Москву. Наибольшую же известность приобрели случаи использования орудий этого типа для борьбы с хорошо бронированной немецкой бронетехникой в ходе Курской битвы. Баллистика орудий позволяла им успешно поражать все типы вражеской бронетехники. Как пример, можно привести результаты обстрела трофейного танка «Пантера» на полигоне в Кубинке: А-19 пробила лобовую броню данного танка толщиной 80 мм с наклоном к нормали 55 градусов на дистанции 2,5 км, причём было особо отмечено, что это ещё не предел. Для сравнения, новейшая на тот момент 100-мм противотанковая пушка БС-3 пробивала эту же бронепреграду максимум на 1,5 км. Во избежание потери дорогостоящих орудий, привлекать тяжелую артиллерию РВГК к борьбе с танками противника разрешалось лишь в самых крайних случаях.

152-мм гаубица образца 1909/30 годов

152-мм гаубица образца 1909/30 годов

Расчёт: 8 человек
Скорострельность: 5-6 выстрелов/мин
Скорость возки по шоссе: до 12 км/ч
Высота линии огня: 1314 мм
Длина ствола: 2160/14 мм/клб
Длина канала ствола: 1996/13,1 мм/клб
Масса в походном положении: 3270 кг
Масса в боевом положении: 2810 кг
Длина в походном положении: 5835 мм
Ширина в походном положении: 1890 мм
Высота в походном положении: 1920 мм
Клиренс в походном положении: 580 мм.

152-мм гаубица образца 1909/30 гг. - советская гаубица периода Второй мировой войны. Это орудие, являвшееся модернизацией гаубицы периода Первой мировой войны, являлось самой многочисленной советской гаубицей калибра 152-мм из участвовавших в Великой Отечественной войне.

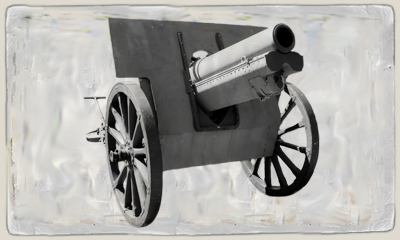

152-мм гаубица образца 1910/37 годов

152-мм гаубица образца 1910/37 годов

Расчёт: 8 человек
Скорострельность: 6 выстрелов/мин
Скорость возки по шоссе на деревянных колёсах: до 10 км/ч
Длина ствола: 1829/12 мм/клб
Масса в походном положении: 2522 кг
Масса в боевом положении: 2162 кг
Длина в походном положении: 8382 мм
Высота в походном положении: 1910 мм
Клиренс в походном положении: 500 мм.

152-мм гаубица образца 1910/37 гг. - советская гаубица периода Второй мировой войны. Это орудие, являвшееся модернизацией гаубицы периода Первой мировой войны, участвовало в Великой Отечественной войне.

152-мм гаубица образца 1938 года (М-10)

152-мм гаубица образца 1938 года (М-10)

Расчёт: 10 человек
Скорострельность: 3-4 выстрелов/мин
Скорость возки по шоссе: до 35 км/ч
Высота линии огня: 1300 мм
Длина ствола: 3700/24,3 мм/клб
Длина канала ствола: 3527/23,1 мм/клб
Масса в походном положении: 4550 кг
Масса в боевом положении: 4150 кг.

152-мм гаубица образца 1938 года (М-10) — советская гаубица периода Второй мировой войны. Это орудие серийно выпускалось с 1939 по 1941 годы включительно, использовалось в течение всей Великой Отечественной войны и состояло на вооружении Рабоче-Крестьянской Красной Армии (позже Советской Армии) до конца 1950-х годов. Трофейные гаубицы М-10 были приняты на вооружение немецкого вермахта и армии Финляндии; захваченные орудия активно использовались в боях Второй мировой войны. В послевоенное время финские военные были настолько удовлетворены возможностями М-10, что не снимали её с вооружения вплоть до 2000 года. В настоящее время все уцелевшие гаубицы М-10 служат памятниками или музейными экспонатами.

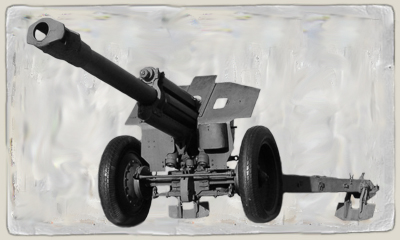

152-мм гаубица образца 1943 года (Д-1)

152-мм гаубица образца 1943 года (Д-1)

Расчёт: 8 человек
Скорострельность: 3-4 выстрелов/мин
Скорость возки по шоссе: до 40 км/ч
Высота линии огня: 1240-1275 мм
Длина ствола с дульным тормозом: 4207/27,7 мм/клб
Длина канала ствола: 3527/23,1 мм/клб
Масса в походном положении: 3640 кг
Масса в боевом положении: 3600 кг.

152-мм гаубица образца 1943 года (Д-1) — советская гаубица периода Второй мировой войны. Это орудие серийно выпускалось с 1943 по 1949 гг., состояло или до сих пор состоит на вооружении армий многих стран мира, использовалось практически во всех значимых войнах и вооружённых конфликтах середины и конца XX века. Принятие на вооружение в 1943 году мобильной и мощной гаубицы Д-1 повысило возможности танковых и моторизованных частей Рабоче-Крестьянской Красной Армии (РККА) по прорыву заранее и хорошо укреплённых оборонительных полос и районов противника.

152-мм гаубица-пушка образца 1937 года (МЛ-20)

152-мм гаубица-пушка образца 1937 года (МЛ-20)

Расчёт: 9 человек
Скорострельность: 3-4 выстрелов/мин
Скорость возки по шоссе: до 20 км/ч
Высота линии огня: 1613 мм
Длина ствола без дульного тормоза: 4412/29 мм/клб
Длина канала ствола: 4240/27,9 мм/клб
Масса в походном положении: 7930 кг
Длина в походном положении с передком при оттянутом стволе: 8180 мм
Ширина в походном положении: 2345 мм
Высота в походном положении: 2270 мм
Клиренс в походном положении: 315 мм.

152-мм гаубица-пушка образца 1937 года (МЛ-20) — советская гаубица-пушка периода Второй мировой войны. Это орудие серийно выпускалось с 1937 по 1946 год, состояло или до сих пор состоит на вооружении армий многих стран мира, использовалось практически во всех значимых войнах и вооружённых конфликтах середины и конца XX века. Этим орудием были вооружены самые мощные советские самоходные артиллерийские установки Великой Отечественной войны — СУ-152 и ИСУ-152. По мнению некоторых артиллерийских экспертов, МЛ-20 входит в число лучших конструкций ствольной артиллерии за весь период её существования. Даже более сдержанные оценки признают выдающуюся роль МЛ-20 в боевом применении и развитии советской артиллерии середины XX века.

152-мм пушка образца 1935 года (Бр-2)

152-мм пушка образца 1935 года (Бр-2)

Расчёт: 15 человек
Скорострельность: 0,5 выстрелов/мин
Скорость возки по шоссе в раздельном виде: до 15 км/ч
Высота линии огня: 1920 мм
Длина ствола: 7170/47,2 мм/клб
Длина канала ствола: 7000/45,9 мм/клб
Масса в походном положении: 13800 (лафетная повозка с передком), 11100 (орудийная повозка) кг
Масса в боевом положении: 18200 кг

152-мм пушка образца 1935 г. (Бр-2) — советская пушка большой мощности калибра 152,4 мм периода Второй мировой войны. Это орудие было первым по времени создания и самым многочисленным серийно производившимся образцом советской тяжёлой пушечной артиллерии в 1935—1945 годах. Орудие отличалось оригинальной компоновкой — использовался гусеничный лафет, единый для ещё двух мощных артиллерийских систем. Несмотря на небольшое количество произведённых орудий и ряд недостатков, пушка приняла участие в Великой Отечественной войне, была модернизирована после её окончания и долгое время стояла на вооружении Советской Армии.

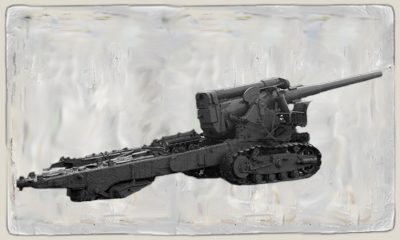

203-мм гаубица образца 1931 года (Б-4)

203-мм гаубица образца 1931 года (Б-4)

Масса в боевом положении: 17700 кг
Масса в походном положении: 19000 кг
Угол возвышения (макс.): 60 градусов
Угол снижения (мин.): 0 градусов
Горизонтальный угол: 8 градусов
Макс. дальность стрельбы: 18 км
Скорострельность: 1 выстрелов/мин.

Б-4 — это советская гаубица большой мощности калибра 203 мм (8 дюймов). Полное официальное название орудия — 203-мм гаубица образца 1931 года. Во время Советско-финской войны это орудие использовалось для разрушения ДОТов Линии Маннергейма. Оно активно и успешно использовалось в Великой Отечественной войне, а после её окончания долго состояло на вооружении Советской Армии как в буксируемом варианте, так и на самоходном лафете.

210-мм пушка образца 1939 года (Бр-17)

210-мм пушка образца 1939 года (Бр-17)

Скорострельность: 0,5 выстр/мин
Скорость возки по шоссе: 30 км/ч
Масса в походном положении: 20300 кг
Масса в боевом положении: 44000 кг.

210-мм пушка образца 1939 года (Бр-17) — советская пушка большой мощности. Главный конструктор — И. И. Иванов. Имеет одинаковый с Бр-18 лафет. Разработана в 1939 году. В отличие от более ранних пушек эту модель устанавливали на платформе, которая воспринимала энергию отдачи.

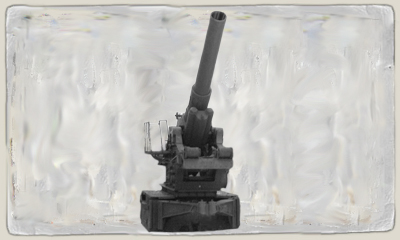

305-мм гаубица образца 1939 года (Бр-18)

305-мм гаубица образца 1939 года (Бр-18)

Калибр: 305 мм
Скорострельность: 0,3 выстрелов/мин
Масса в боевом положении: 45700 кг.

305-мм гаубица образца 1939 года (Бр-18) — советская гаубица большой мощности. Главный конструктор — И. И. Иванов. Пушки Бр-18 и Бр-17 образовали дуплекс артсистем особой мощности.

25-мм автоматическая зенитная пушка образца 1940 года (72-К)

25-мм автоматическая зенитная пушка образца 1940 года (72-К)

Досягаемость по высоте: 2 км
Досягаемость по дальности: 2,4 км
Скорострельность: 250 выстрелов/мин
Масса орудия: 1210 кг.

72-К — это советское автоматическое зенитное орудие калибра 25 мм. Главный конструктор — М. Н. Логинов, руководитель проекта - Л. А. Локтев.

37-мм автоматическая зенитная пушка образца 1939 года (61-К)

37-мм автоматическая зенитная пушка образца 1939 года (61-К)

Масса в боевом положении: 2100 кг
Масса в походном положении: 2100 кг
Угол возвышения (макс.): 85 градусов
Угол снижения (мин.): -5 градусов
Горизонтальный угол: 360 градусов
Макс. дальность стрельбы: 8,5 км
Скорострельность: 60 выстрелов/мин.

61-К — это советское автоматическое зенитное орудие калибра 37 мм. Полное официальное название орудия — 37-мм автоматическая зенитная пушка образца 1939 года, созданное в подмосковном Калининграде на заводе N8 под руководством М. Н. Логинова. Зенитка 61-К активно и успешно использовалась в Великой Отечественной войне. После её окончания это орудие долго состояло на вооружении Советской Армии как в изначальной одноствольной модификации, так и в разработанном в 1944-45 гг. варианте В-47 со спаренными 37-мм стволами. Главным назначением орудия была борьба с низковысотными и пикирующими самолётами противника, с меньшей эффективностью оно могло использоваться и против средневысотных целей.

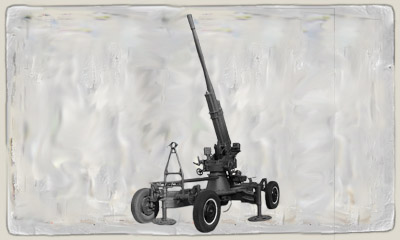

85-мм зенитная пушка образца 1939 года (52-К)

85-мм зенитная пушка образца 1939 года (52-К)

Масса в боевом положении: 4500 кг
Масса в походном положении: 4500 кг
Угол возвышения (макс.): 82 градусов
Угол снижения (мин.): -3 градусов
Горизонтальный угол: 360 градусов
Макс. дальность стрельбы: 15,65 км
Скорострельность: 10-12 выстрелов/мин.

52-К — это советское зенитное орудие калибра 85 мм. Полное официальное название орудия — 85-мм зенитная пушка образца 1939 года. Создано в подмосковном Калининграде М. Н. Логиновым в соответствии с концепцией инженера Г. Д. Дорохина по модернизации 76-мм зенитной пушки Логинова образца 1938 года. Оно активно и успешно использовалось в Великой Отечественной войне, а после её окончания долго состояло на вооружении Советской Армии до принятия на вооружение зенитных ракетных комплексов. Пушка 52-К передавалась или продавалась в другие страны для оснащения их вооружённых сил. Часть зениток 52-К после снятия с вооружения была переделана для мирного применения в горной местности в качестве противолавинных орудий.





© 2017  КВЦ «Сокольники»
   |
Куратор проекта:
Ревенко Павел
Тел.: 8 (495) 995–05–95



   |       |
Международная выставка каллиграфии
   |
Современный музей каллиграфии
